6.1Posiciones de la Consola de Lectura del Deformímetro
Modelo |
4000 |
4050 |
Posición de la consola de lectura |
C |
B |
Unidades mostradas |
microdeformaciones (µε) |
dígitos (f2x10-3) |
Rango de frecuencia |
450 - 1250 Hz |
1400 - 3200 Hz |
Lectura del rango medio |
2500 µε |
6000 dígitos |
Lectura mínima |
1000 µε |
2000 dígitos |
Lectura máxima |
4000 µε |
10000 dígitos |
table 1: Posiciones de la consola de lectura del deformímetro
La consola de lectura de cuerda vibrante modelo GK-404 es una unidad portátil, de bajo uso de energía, que es capaza de operar durante 20 horas continuas con dos baterías AA. Está diseñado para las lecturas de todos los deformímetros de cuerda vibrante y transductores geokon, y tiene la capacidad de mostrar las lecturas como dígitos, frecuencia (Hz), períodos (μs), o microdeformaciones (με) La GK-404 también muestra la temperatura del transductor (incorporado en el termistor) con una resolución de 0.1 °C.

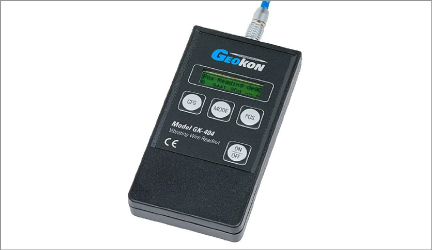

Figure 15: Consola de lectura GK-404
1.Fije los conductores sueltos a la GK-404 alineando el círculo rojo del conector Lemo plata con la línea roja de la parte superior de la GK-404 (vea la Figura 16). Inserte el conector Lemo en la GK-404 hasta que quede fijo en su posición.
Figure 16: Conector Lemo a GK-404
2.Conecte cada uno de los broches de los conductores al color que le corresponda de los conductores del sensor, considerando que el azul representa la protección (descubierto).
3.Para encender la GK-404, presione el botón ENCENDIDO / APAGADO en el panel frontal de la unidad. Se mostrará la pantalla inicial de configuración.
4.Después de una demora, la GK-404 comenzará a tomar las lecturas y las mostrará en base a las configuraciones de los botones POS y MODO.
La ventana de la unidad (de izquierda a derecha) mostrará lo siguiente:
■La posición actual: configurada por el botón POS, mostrado como A a la F.
■La lectura actual: configurada por el botón MODO, mostrada como un valor numérico seguido por la unidad de medición.
■La lectura de la temperatura del deformímetro fijado en grados Celsius.
Use los botones POS y MODO para seleccionar la posición correcta y las unidades a mostrar para el modelo de deformímetro adquirido (vea la Sección 6.1). La GK-404 continuará tomando mediciones y mostrando las lecturas hasta que la unidad se apague, ya sea en forma manual o por el temporizador de apagado automatizado (en caso de contar con uno).
Para obtener más información, consulte el manual de la GK-404.
La consola de lectura de cuerda vibrante GK-405 cuenta con dos componentes:
■La unidad de consola de lectura, que consiste en una computadora personal portátil Windows con la aplicación para la consola de lectura de cuerda vibrante GK-405.
■El módulo remoto de la GK-405, alojada en una carcasa resistente a la intemperie.
El módulo remoto puede conectarse con cables al sensor a través de:
■Conductores sueltos con caimanes, en caso de que el cable sensor termine en cables descubiertos.
■Un conector de 10 pines.
Las dos unidades se comunican de forma inalámbrica usando Bluetooth®, un confiable protocolo de comunicaciones digitales. Usando Bluetooth, la unidad puede operar desde el receptáculo de un módulo remoto, o, si le es más conveniente, puede retirarse y operarse a hasta 20 metros del módulo remoto.
El GK-405 muestra la temperatura del termistor en grados Celsius.
Para obtener más información, consulte el Manual de instrucciones de la GK-405.

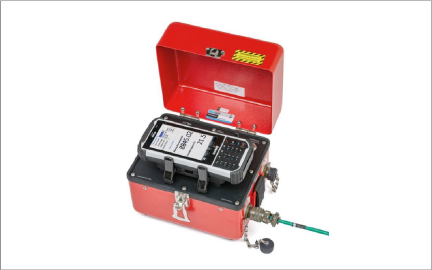

Figure 17: Consola de lectura GK-405
6.3.1Conectar Sensores con Conectores de Paso Adjuntos de 10 Puntos
Alinee las ranuras del conector del sensor (macho), con el conector adecuado en la consola (conector hembra, sensor etiquetado o célula de carga). Empuje el conector hasta que quede en su posición, luego gire el anillo exterior del conector macho hasta que quede fijo en posición.
6.3.2Conectar Sensores con Conductores Descubiertos
Fije los conductores sueltos de la GK-403-2 a los conductores descubiertos del sensor de cuerda vibrante geokon conectando cada uno de los caimanes en los conductores de acuerdo con el código de color de los conductores del sensor, considerando que el azul representa la protección (descubierto).
Presione el botón de encendido en la unidad de lectura. Una vez que la configuración se termine, se encenderá una luz azul intermitente indicando que los dos componentes están listos para conectarse en forma inalámbrica. Arranque el programa GK-405 VWRA llevando a cabo lo siguiente:
1.Pulse "Iniciar" en la ventana principal de su PC portátil.
2.Seleccione "Programas".
3.Pulse el icono GK-405 VWRA.
Después de unos segundos, la luz azul deberá dejar de parpadear y permanecerá encendida.
La ventana de Lecturas en vivo se desplegará en su PC portátil.
Configure el modo Mostrar en la letra correcta requerida para su deformímetro (vea la Sección 6.4). Para obtener más información, consulte el Manual de instrucciones de la GK-405.
Todos los deformímetros de cuerda vibrante están equipados con un termistor para leer la temperatura. El termistor ofrece una salida de resistencia variable según cambia la temperatura. Los conductores blanco y verde del cable del instrumento generalmente se conectan con el termistor interno.
Las consolas de lectura GK-403, GK-404, y GK-405 leerán el termistor y mostrarán la temperatura en grados Celsius.
Para leer las temperaturas usando un ohmímetro:
1.Conecte un ohmímetro a los conductores verde y blanco del termistor que provienen del deformímetro. Debido a que los cambios en la resistencia por temperatura son muy grandes, el efecto de la resistencia de los cables generalmente es insignificante. En el caso de los cables más largos, se puede aplicar una corrección, equivalente aproximadamente a 14.7Ω por cada 1000 pies (48.5Ω por km) a 20 °C. Multiplique este factor por dos para contabilizar ambas direcciones.
2.Busque las temperaturas de las resistencias medidas en Appendix C.
