1.Introducción
Los deformímetros de cuerda vibrante Modelo Serie 4100/4150 de geokon están hechos principalmente para medir la deformación de los elementos de acero estructural tales como revestimientos de túneles, arcos, pilares, pilotes, tablaestacas, etc.
■El Modelo 4100 consiste en un componente de deformímetro de cuerda vibrante y un montaje de bobina desmontable.
■El Modelo 4150 consiste en un componente de deformímetro de cuerda vibrante y un montaje integral de bobina. (El modelo 4150-5 con un rango de 10,000 microdeformaciones también está disponible. Vea Apéndice G para más información.)
■El Modelo 4151 es una modificación del deformímetro 4150 en el que las pestañas soldables por puntos han sido reemplazadas por barras de metal soldadas a los bloques de los extremos. Estas están diseñadas para colocarse en orificios hechos en el material que está siendo probado.
Hay versiones del Modelo 4151 con rangos extendidos disponibles. Estos medidores son útiles para mediciones en regímenes de alta deformación, como en tuberías o pilotes de plástico y en elementos estructurales y varillas de fibra de vidrio. Su tamaño pequeño los hace particularmente adecuados cuando el espacio y el acceso son limitados.
La forma principal de sujetar los deformímetros Modelo 4100/4150 a elementos de acero es a través de soldadura por puntos, pero también pueden fijarse a la superficie usando resina epoxi (vea Sección 4.3).
La tensión se mide usando el de principio de la cuerda vibrante. Una longitud de cable de acero se tensa entre dos extremos soldados a la superficie de acero a analizar. Las deformaciones en la superficie provocarán que los dos extremos se muevan con relación uno del otro, alterando la tensión del cable de acero. Este cambio en la tensión es medido como un cambio en la frecuencia de resonancia de la vibración del cable.
Dos bobinas, una con una pieza de imán y la otra con una pieza de un polo, se localizan cerca de la cuerda vibrante. La aplicación de una pulsación de frecuencia variante (frecuencia de barrido) a las bobinas provoca que el cable vibre principalmente a su frecuencia de resonancia.
Hay consolas de lectura portátiles y registradores de datos disponibles en geokon. Estos dispositivos, al usarse con deformímetros de cuerda vibrante, proveen las pulsaciones de voltaje necesarias para pulsar el cable. Durante la vibración, se induce una señal sinusoidal en las bobinas y se transmite a una consola de lectura, en donde es acondicionada y desplegada.
Este manual contiene instrucciones de instalación, instrucciones de lectura, recomendaciones de mantenimiento, y procedimientos para la resolución de problemas. También provee la teoría del medidor y algunas sugerencias para interpretar la información.
1:

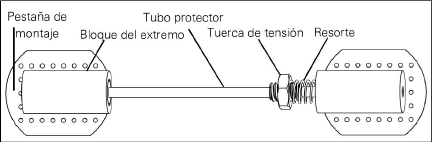

Figura 1: Deformímetro de cuerda vibrante Modelo 4100
2:

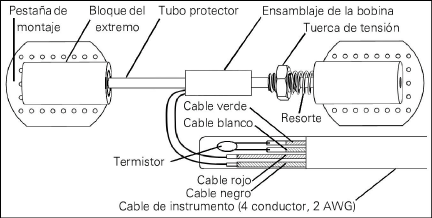

Figura 2: Deformímetro de cuerda vibrante Modelo 4150
3:

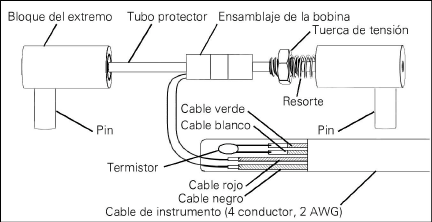

Figura 3: Deformímetro de cuerda vibrante Modelo 4151
