1.Introducción

geokon los deformímetros de incrustación de cuerda vibrante están diseñados para incorporarse directamente en el concreto. Esto puede lograrse asegurando el medidor a la varilla o cables tensores y luego vaciando una briqueta de concreto con el medidor dentro, para posteriormente vaciar la estructura con la briqueta dentro; o introduciendo el medidor dentro de barrenos practicados en el concreto.

Las tensiones se miden usando el principio de la cuerda vibrante. Una cable de acero se tensa entre los dos bloques de los extremos firmemente en contacto con el concreto en masa. Las deformaciones en la superficie provocarán que los dos bloques de los extremos se muevan, uno en al otro, alterando la tensión del cable de acero. Este cambio en la tensión es medido como un cambio en la frecuencia de resonancia de la vibración del cable.

Dos bobinas, una con una pieza de imán, la otra con una pieza de un polo, se localizan cerca de la cuerda vibrante. Al usarse, se aplica una pulsación de frecuencia variante (frecuencia de barrido) a las bobinas, provocando que el cable vibre principalmente a su frecuencia de resonancia.

Hay consolas de lectura portátiles y registradores de datos disponibles en geokon. Estos modelos, al usarse en conjunto con los deformímetros de cuerda vibrante proveerán las pulsaciones de voltaje necesarias para pulsar el cable. Durante la vibración, se induce una señal sinusoidal en las bobinas y se transmite a una consola de lectura, en donde es acondicionada y desplegada.

Este manual contiene instrucciones de instalación, procedimientos para la reducción de lectura y datos, y guías para la resolución de problemas.

Nota: No gire ni hale los bloques de los extremos del deformímetro, esto alterará las lecturas y podría provocar daño permanente.

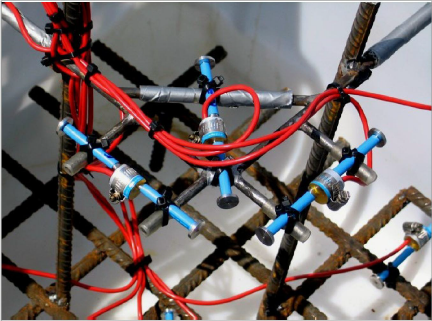

Figura 1: Fotografía de la Instalación in Situ
