2.Modelos
Las siguientes secciones describen brevemente la variedad de deformímetros de incrustación de geokon disponibles.
Los modelos 4200 y 4200L, fueron diseñados principalmente para la medición a largo plazo de deformaciones dentro de concreto en masa, en estructuras como cimentación, pilotes, puentes, presas, estructuras de contención, revestimiento de túneles, etc.
El 4200L es una versión de módulo bajo diseñada para que puedan medirse deformaciones de secado temprano. El largo del deformímetro 4200 es de 152 mm (6").

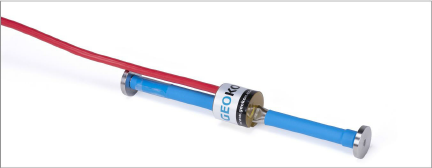

Figura 2: Modelo 4200 Deformímetro de Cuerda Vibrante

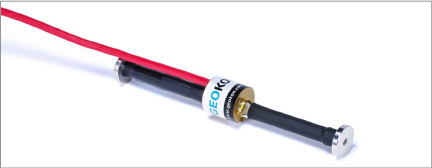

Figura 3: Modelo 4200L Deformímetro de Cuerda Vibrante
Los modelos de deformímetro 4200-6 y 4200-7 se proveen completamente sellados y pretensados con la bobina de recolección montada. Note el pequeño cuello bajo uno de los extremos del tubo retráctil.

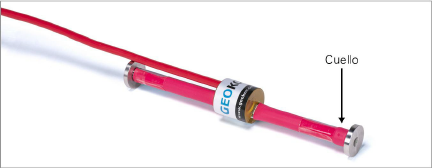

Figura 4: Modelo 4200-6 Deformímetro de Cuerda Vibrante
Figura 5: Modelo 4200-7 Deformímetro de Cuerda Vibrante
El modelo 4202 está diseñado para incrustarse directamente en lechada, mezcla, y agregados pequeños de concreto. También es útil para el estudio de modelos. El largo del deformímetro 4202 es de 50 mm (2").

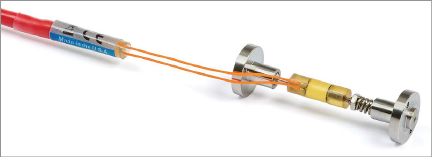

Figura 6: Modelo 4202 Deformímetro de Cuerda Vibrante
El modelo 4204 está diseñado para empotrarse en hormigón donde el espacio puede ser limitado. El largo del deformímetro 4204 es de 101 mm (4").

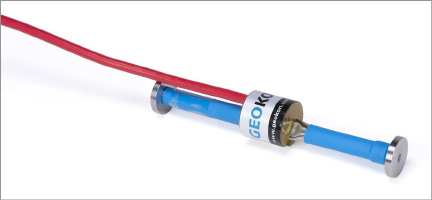

Figura 7: Modelo 4204 Deformímetro de Cuerda Vibrante
El modelo 4210 está diseñado para incrustarse en agregados grandes de concreto (de más de 3/4 de pulgada). El largo estándar de un deformímetro es de 254 mm (10"), deformímetros disponibles de otros largos incluyen: Modelo 4212 305 mm (12"), y Modelo 4214: 356 mm (14").

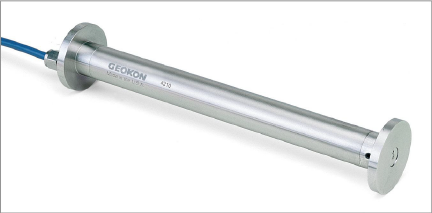

Figura 8: Modelo 4210 Deformímetro de Cuerda Vibrante
