3.Antes de la Instalación

3.1Ajustar el Deformímetro al Rango Deseado

geokon los deformímetros de incrustación se proveen completamente sellados y pretensados. Los deformímetros Modelo 4200 se proveen normalmente con la tensión del cable ajustada aproximadamente a la mitad de su rango. Si por alguna razón es necesario ajustar el rango, la tensión del cable puede modificarse siguiendo los pasos a continuación:

Nota: Para ajustar el rango de los deformímetros Modelo 4202, vea la Sección 3.1.1

1.Conecte los conectores rojo y negro a una consola de lectura que haya sido ajustada a la posición D, lectura en microdeformación.

2.Sujete el pequeño cuello debajo del tubo retráctil y gire la brida como se muestra en la figura de abajo.

3.Gire en el sentido de las agujas del reloj para reducir la lectura inicial; gire en el sentido contrario al de las agujas del reloj para incrementar la lectura. Por ejemplo, si el deformímetro se encargará de toda la compresión, deberá ajustarse a alrededor de 4000 en microdeformación.

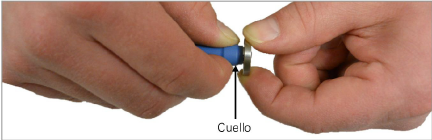

Figura 9: Ajustar el Rango del Deformímetro

Nota para los Modelos 4200-6/4200-7: Aunque las lecturas se toman en la posición D, los dígitos mostrados deben convertirse manualmente a microdeformación. Para hacerlo, multiplique el cambio de dígito observado por el factor de medición dado en la hoja de calibración provista con el deformímetro.

3.1.1Ajustar el Rango del Modelo 4202

Los deformímetros Modelo 4202 son provistos con una lectura inicial de entre 2500 y 3000 microdeformaciones. Esto ofrece un rango de ±1500 microdeformaciones. Este rango suele ser adecuado para la mayoría de propósitos y no debe alterarse salvo en circunstancias inusuales.

Si se conocen las direcciones de la deformación, la tensión del cable puede ajustarse a un mayor rango de compresión o tensión siguiendo los pasos a continuación:

1.Conecte los conectores rojo y negro a una consola de lectura que haya sido ajustada a la posición E.

2.Sujete el medidor por el centro para evitar que gire en el paso siguiente.

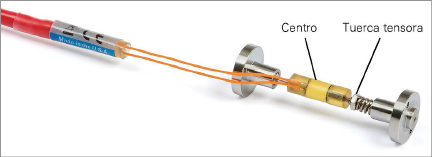

Figura 10: Modelo 4202 Deformímetro de Cuerda Vibrante

3.Gire la tuerca tensora usando una llave pequeña. La posición de la tuerca controla la tensión del muelle.

■Para adaptarse a una tensión de mayor compresión, aumente el rango de medición girando la tuerca en el sentido de las agujas del reloj para ajustar la lectura inicial entre 2500 y 3000 microdeformaciones.

■Para adaptarse a una tensión de mayor tracción, reduzca el rango de medición girando la tuerca en el sentido contrario al de las agujas del reloj para ajustar la lectura inicial entre 1500 y 2000 microdeformaciones.  ½ vuelta a la tuerca provocará un cambio de unas 600 microdeformaciones. La siguiente tabla muestra varias configuraciones de tensión.

tabla 1: Guía de Ajustes de Tensión Iniciales para el 4202

4.El bloque en el extremo del medidor suele girar al aplicar tensión a la tuerca. Después de hacer el ajuste, tome el bloque del extremo y gírelo a su posición original, para que las partes planas en los extremos de ambos bloques queden alineadas. Recuerde sujetar el ensamble de tubo/bobina mientras lo hace.

5.Revise la lectura. Si es correcta, aplique un poco de cemento para asegurar la rosca y conservar la posición de la tuerca y la tensión.

3.2Ensamblaje de Medidor y Cable

Inserte la parte plana del medidor en la ranura del ensamble de la bobina que se encuentra en el extremo del cable. Deslice la abrazadera sobre el ensamble y apriétela.



Figura 11: Medidor Ensamblado y Carcasa de la Bobina

Como alternativa, la carcasa de la bobina puede pegarse en la posición requerida usando pegamento de cianoacrilato. Si elige este método, después será imposible remover el medidor de la carcasa de la bobina.

3.3Pruebas Preliminares

Es necesario llevar a cabo una prueba preliminar antes de instalar el medidor en la locación.

Para llevar a cabo la prueba preliminar, siga los pasos siguientes:

1.Usando un ohmímetro, verifique la resistencia entre los dos cables conductores (usualmente rojo y negro).

■Para los Modelos 4200, 4200L, 4200-6, 4200-7 y 4210/12/14, debe ser de alrededor de 180 ohms.

■Para el Modelo 4202, debe ser de alrededor de 50 ohms.

■Recuerde añadir la resistencia del cable a 14.7Ω/1000' o 48.5Ω/km a 20 °C, aproximadamente. Multiplique estos factores por dos para contabilizar ambas direcciones.

2.Usando un ohmímetro, verifique la resistencia entre los dos cables del termistor (usualmente blanco y verde). Usando Tabla 7, convierta la resistencia a temperatura. Compare los resultados con la temperatura ambiental actual. (Para el Modelo 4200HT, vea Tabla 8.)

3.Conecte el medidor a una consola de lectura. (Vea las instrucciones del dispositivo de lectura, Sección 6.) Observe la lectura mostrada. La lectura deberá estar alrededor de la posición de rango medio como se define en Tabla 2.

4.Presione los extremos del medidor para confirmar que disminuye la lectura.

Devuelva cualquier deformímetro defectuoso a la fábrica. Los deformímetros no deberán abrirse en el campo.
