Apéndice E.Deformímetro de Alta Temperatura Modelo 4200HT-T

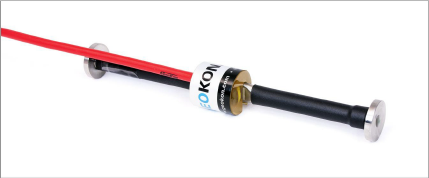

El deformímetro de incrustación de alta temperatura Modelo 4200HT y 4200HT-T son similar al Modelo 4200, pero está construido usando componentes que pueden resistir temperaturas de hasta 200ºC (4200HT) y 220ºC (4200HT-T). Es particularmente útil para mediciones en pilotes de concreto centrifugado que han sido curados en autoclave.

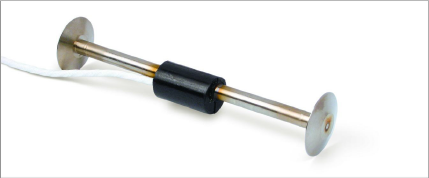

Figura 21: Modelo 4200HT-T
La interpretación de los datos es la misma que la descrita en Sección 7, a excepción del Coeficiente de temperatura, que para el 4200HT-T es de 17.3 με /ºC. La resistencia de la bobina para el Modelo 4200HT es 120 ohmios y para Modelo 4200HT-T es de 50 ohmios.
El termistor incluido con el medidor es un termistor de alta temperatura, que utiliza la tabla de conversión de resistencia a la temperatura que se muestra en Tabla 8. Al usar una consola de lectura, no es necesario conectar los cables verde y blanco al dispositivo de lectura, ya que la temperatura mostrada en el dispositivo de lectura no será correcto. En su lugar, utilice un ohmímetro digital.
Para leer las temperaturas usando un ohmímetro
1.Conecte un ohmímetro a los conductores verde y blanco del termistor que provienen del deformímetro. (Debido a que los cambios en la resistencia provocados por la temperatura son muy grandes, el efecto de la resistencia de los cables generalmente es insignificante.)
2.Busque las temperaturas de las resistencias medidas en Tabla 8.
