1.Descripción general
El sistema de asentamiento de cuerda vibrante Modelo 4660 está diseñado para medir el asentamiento diferencial entre dos puntos. Un depósito está ubicado en un punto de referencia estable y se conecta a un sensor ubicado en un punto de asentamiento a través de dos tubos llenos de líquido. El sensor detecta la presión del líquido en el interior del tubo. Esto proporciona una lectura de la altura de la columna de líquido, que a su vez proporciona una medida de la diferencia de elevación entre el depósito y el sensor.
El sensor contiene un termistor para medir la temperatura, así como tubos de descarga de gas para ofrecer protección contra rayos. El cable contiene un tubo de ventilación que conecta el aire dentro del sensor con el espacio sobre el depósito. Esto garantiza que las lecturas del sensor no se vean afectadas por ningún cambio en la presión barométrica. Una cámara desecante ubicada en la línea de ventilación en el extremo del depósito evita que la humedad entre en la línea. Las figuras de abajo muestran los detalles del ensamblaje del sensor con el cable de señal ventilado unido. Tenga en cuenta que no debe retirar el tornillo obturador mostrado en la Figura 1.
Figura 1: Detalle del sensor vista superior
2:

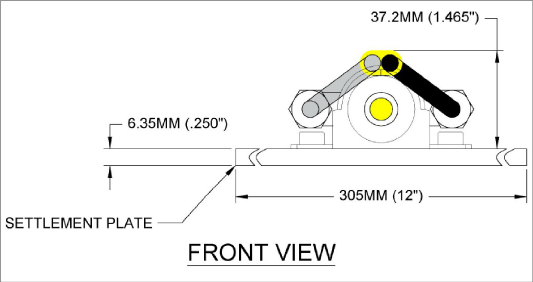

Figura 2: Detalle del sensor vista frontal
La Figura 3 de abajo muestra una instalación típica usada para medir el asentamiento dentro de un dique. El sensor se lee a través de un cable eléctrico que se extiende hasta el lugar en el que se encuentra el dispositivo de lectura. El dispositivo de lectura puede ser GK-404, GK-405 o el registrador de datos CR-6. El sensor contiene un termistor para medir la temperatura y cuenta con tubos de descarga de gas para ofrecer protección contra rayos. El cable contiene también un tubo de ventilación que conecta el aire dentro del sensor con el espacio sobre el depósito. Esto garantiza que las lecturas del sensor no se vean afectadas por ningún cambio en la presión barométrica. Una cámara desecante ubicada en la línea de ventilación en el extremo del depósito evita que la humedad entre en la línea. Los depósitos de uno y dos canales (Modelos 4650-4A y 4650-4B) tienen un termistor montado en la parte posterior de la PCB dentro del depósito para registrar los cambios de temperatura en la terminal del dispositivo de lectura.

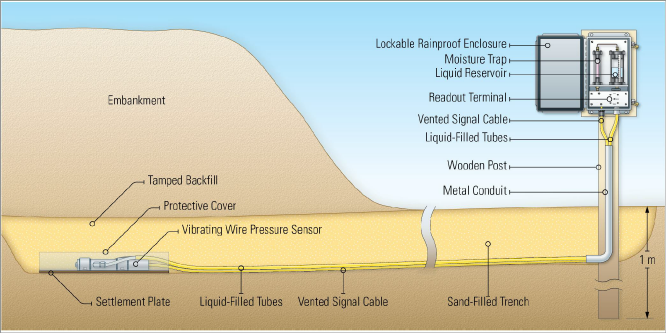

Figura 3: Instalación típica de un sistema de asentamiento de cuerda vibrante
La figura a continuación muestra los detalles de un sistema de depósito típico Cada sensor cuenta con dos tubos llenos de líquido y puede conectarse más de un sensor a un solo depósito. El uso de dos tubos llenos de líquido permite purgar la tubería regularmente para eliminar cualquier acumulación de burbujas de aire. Con este tipo de sensor de asentamiento, es importante que no haya burbujas de aire en la línea de líquido. El líquido que se utiliza normalmente es una mezcla de anticongelante al que se le ha retirado el aire, esta mezcla evita el crecimiento de algas y no es susceptible a congelarse.
4:

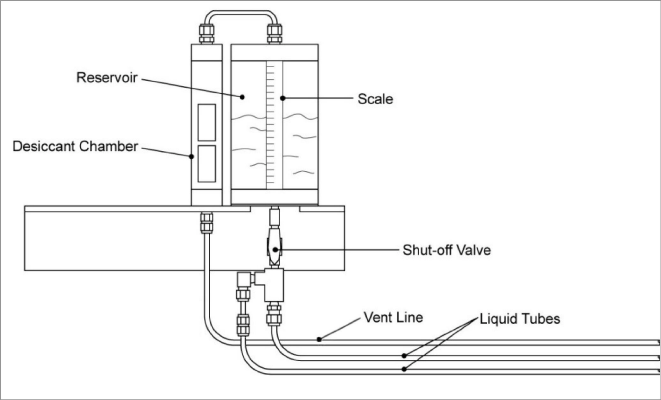

Figura 4: Detalles del depósito
