5.Herramientas y procedimientos
5.1Herramientas y equipos especiales necesarios para los procedimientos de prueba
■Consola de lectura GK-404 o GK-405
■Una variedad de llaves
■Cilindro de suministro de nitrógeno con válvula reguladora
■Tanques de presión con líquido al que se le ha retirado el aire (50% de solución anticongelante hecha con agua destilada y con un pigmento)
■Bomba de vacío y mangueras de conexión de caucho con abrazaderas de pellizco
■Generador de gasolina
■Depósito auxiliar
■Tubos de conexión y accesorios de varios tipos
Para eliminar las burbujas de aire, podría ser necesario purgar regularmente de los tubos llenos de líquido. Una tubería de 300 metros (1,000 pies) de largo, requiere de 2.5 litros (0.67 galones) de líquido. Los tubos siempre deben llenarse con líquido al que se le ha retirado el aire. El pigmento, como el colorante rojo para alimentos, añadido el nuevo líquido de purga puede indicar cuándo se ha completado la purga.
La mejor forma de retirar el aire de un líquido es usando un Nold DeAerator (pida más detalles a Geokon). También hay líquido al que se le ha retirado el aire disponible en Geokon, en tanques de presión de dos o cinco galones diseñados para evitar que el aire llegue al fluido. El líquido debe evitar el crecimiento de algas y no ser susceptible a congelarse en climas fríos. El crecimiento de algas se puede evitarse al disolver un cristal de sulfato de cobre en el líquido o usando soluciones de propilenglicol de calidad comercial, las cuales también evitan el congelamiento. Se recomienda el uso de agua destilada, en lugar de agua del grifo. La figura a continuación muestra el equipo recomendado para purgar los tubos.
12:

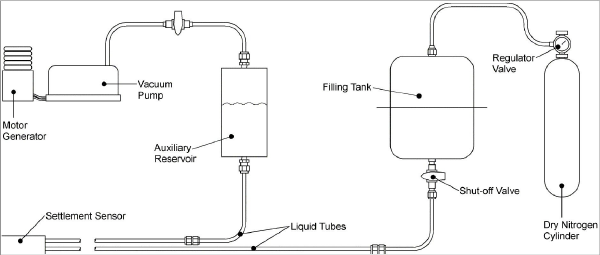

Figura 12: Purga del equipo
Nota: Puede usarse una bomba manual en lugar de un cilindro de nitrógeno.
1.Cierre la válvula en la parte inferior del depósito.
2.Desconecte uno de los tubos y luego vuelva a conectarlo a la base de un tanque de llenado lleno con líquido al que se le ha retirado el aire.
3.El segundo tubo se desconecta y conecta a la base de un depósito auxiliar. (Para tubos de más de 200 metros [650 pies], conecte una bomba de vacío a la parte superior del depósito auxiliar para agilizar el proceso de purga).
4.Conecte el cilindro de nitrógeno con regulador a la parte superior del tanque de llenado.
5.Encienda la bomba de vacío y luego abra la válvula de la parte inferior del tanque de presión.
6.Ajuste la presión del nitrógeno hasta que el sensor de asentamiento muestre una lectura en la consola de lectura a su valor de rango máximo. (Vea las instrucciones del dispositivo de lectura en la Sección 3). Tenga cuidado de no sobrecargar el sensor en más del 20%.
¡PRECAUCIÓN! No permita que la presión del nitrógeno exceda el nivel de presión marcado en la parte externa del tanque de llenado (generalmente 100 psi [700 kPa]). No tener esta precaución podría provocar lesiones.
7.Siga purgando hasta eliminar el líquido anterior. (Conforme se realice la purga, podría ser necesario vaciar con frecuencia el depósito auxiliar).
8.Almacene el líquido purgado en un contenedor para desecharlo después. No permita la entrada de ningún líquido a la bomba de vacío, ya que esto podría echarla a perder.
9.Cuando la purga esté completa, vuelva a conectar las líneas de fluido a la base del depósito. Tenga cuidado de no introducir burbujas de aire durante este procedimiento.
5.3Purga de las líneas de ventilación
La línea de ventilación debe permanecer siempre abierta, ya que conecta al interior del sensor con el espacio sobre el depósito. Cualquier bloqueo en la línea de ventilación provocado por una torcedura, suciedad o humedad, provocará lecturas falsas cambiantes y/o sensibles a las temperaturas.
Los bloqueos por tubos torcidos pueden confirmarse aplicando un vacío a la línea de ventilación y observando la lectura en el sensor. Si el sensor no responde, el tubo está bloqueado por suciedad o torceduras, y esto podría corregirse si se puede acceder al bloqueo. Los bloqueos provocados por humedad y condensación pueden purgarse usando una bomba de vacío para evacuar la línea de ventilación. Conforme se aplique el vacío, busque señales de agua en la línea de ventilación. Cuando se haya estabilizado el vacío, apague la bomba, desconecte la línea de ventilación y vuelva a conectar rápidamente una cámara desecante con desecante fresco o un cilindro de nitrógeno seco. Esto garantiza que el gas que entre a la línea de ventilación se encuentre seco. Asegúrese de que la conexión de la línea de ventilación entre la cámara desecante (o la línea de ventilación del colector) y la parte superior del depósito esté abierta.
