El geokon inclinómetro digital direccionable fijo con sistema microelectromecánico (MEMS) modelo 6150F permite el monitoreo a largo plazo de deformaciones en estructuras tales como represas, diques, muros de contención y aplicaciones similares. El principio básico de operación es el uso de sensores de inclinación para hacer mediciones precisas de la inclinación, en segmentos de un barreno taladrado en la estructura a estudiar. El instrumento está diseñado para que pueda instalarse en una carcasa estándar para inclinómetros, la cual se instala en el barreno. El monitoreo constante que realiza el instrumento permite la medición precisa de los cambios en el perfil del barreno. Cada sensor de inclinación puede serializarse y calibrarse por separado. Se proporciona una hoja de calibración para cada sensor en la que se muestra la relación entre la salida y la inclinación de los sensores.
Casa sensor de inclinación está compuesto por dos dispositivos direccionables de sistemas microelectromecánicos (MEMS) dentro de una carcasa sellada de acero inoxidable. El dispositivo mide los ejes A y B del barreno. Cada sensor contiene también un termistor para leer la temperatura.
Los sensores de inclinación están conectados entre sí a través de un cable bus de cuatro hilos. Cada sensor tiene un cable de esta longitud saliendo tanto de la parte superior como de la inferior de la carcasa. Un conector macho se conecta al cable saliente en la parte superior del sensor y uno hembra se conecta al cable que sale de la parte in f erior del sensor.
El sensor de más arriba se conecta a un terminador especificado por el cliente para conectarse al lector elegido (PC, registrador de datos, sistema SCADA, etc.).

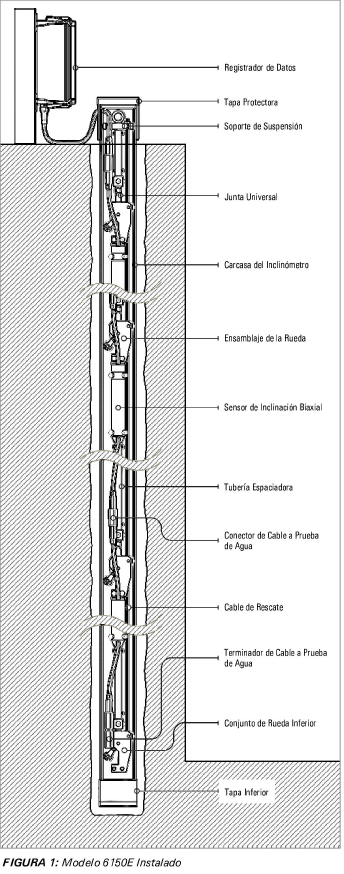

El sistema del inclinómetro utiliza tubos de acero inoxidable para conectar mecánicamente los sensores, así como para fijarlos a los intervalos diseñados por el cliente. La carcasa del sensor de inclinación cuenta con un ensamblaje de rueda y una junta universal en su parte superior. Esto centraliza los sensores en la carcasa, permite movimientos relativos sin impedimentos de la tubería espaciadora y adapta cualquier espiralización de la carcasa. Normalmente, el conjunto en sí es soportado desde la parte superior de la carcasa a través de un soporte de suspensión.
