Sistema de inclinómetro vertical fijo modelo 6180

Apéndice A.Especificaciones

Rango¹	±90°
Resolución²	±0.00025° (±0.004 mm/m)
Precisión³	±0.0075° (±0.13 mm/m)
No linealidad	±0.005° a lo ancho ±30° rango (±0.09 mm/m)
Incertidumbre dependiente de la temperatura	±0.019°/°C (±0.33 mm/m/°C)
Temperatura de funcionamiento	-40 a 80 °C (-40 a 176 °F)
Voltaje de suministro de alimentación	12 VDC ±20%
Corriente de funcionamiento⁴	12 mA ±1 mA
Corriente en espera⁴	2 mA ±0.1 mA
Máxima corriente de alimentación⁵	500 mA
Diámetro del sensor	25.4 mm (1 pulgada)
Longitud estándar del sensor ⁶	0.5 m, 1 m, 2 m, 3 m, 2 pies, 5 pies, 10 pies
Peso del sensor	0.5 m: 0.55 kg (1.22 lb), 1 m: 0.97 kg (2.14 lb), 2 m: 1.80 kg (3.98 lb), 3 m: 2.64 kg (5.82 lb), 2 pies: 0.64 kg (1.42 lb), 5 pies: 1.40 kg (3.10 lb), 10 pies: 2.67 kg (5.90 lb)
Materiales	Acero inoxidable 316, polímeros de ingeniería superior
Cable eléctrico	Cuatro conductores, protección de papel de aluminio, recubrimiento de poliuretano, diámetro total nominal = 7.9 mm
Espacio mínimo entre sensores	0.5 m
Interfaz	RS-485
Protocolo	Modbus
Tasa de baudios	115,200 bps
Exactitud de temperatura	±0.5 °C
Protección de ingreso	IP68 a 3 MPa (300 m/1000 pies de cabezal)
Peso máximo permitido de la serie	113 kg (250 lb)
Rango de diámetro de la carcasa	58 mm a 90 mm

Tabla 5: Especificaciones del inclinómetro modelo 6180

Notas:

¹ Rango calibrado: +/- 30°

² Intervalo de confianza del 99% (es decir, 99 de cada 100 lecturas individuales caen dentro de esta tolerancia)

³ Incluye el movimiento aleatorio (cambios entre lecturas consecutivas que no tienen causa discernible) y ruido sísmico durante las pruebas

⁴ Las corrientes de funcionamiento y en espera son para la caída de cada sensor individual en un conjunto de sensores

⁵ Para todo el conjunto

⁶ Espaciado personalizado disponible a pedido

A.1Lista de piezas

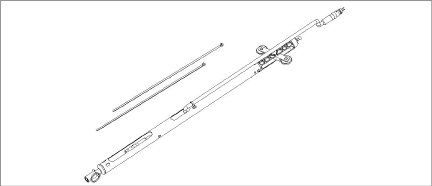

6180-0.5M	IPI MEMS vertical direccionable	Biaxial, longitud del segmento = 0.5 m
6180-1M	IPI MEMS vertical direccionable	Biaxial, longitud del segmento = 1 m
6180-2M	IPI MEMS vertical direccionable	Biaxial, longitud del segmento = 2 m
6180-3M	IPI MEMS vertical direccionable	Biaxial, longitud del segmento = 3 m
6180-2FT	IPI MEMS vertical direccionable	Biaxial, longitud del segmento = 2 pies
6180-5FT	IPI MEMS vertical direccionable	Biaxial, longitud del segmento = 5 pies
6180-10FT	IPI MEMS vertical direccionable	Biaxial, longitud del segmento = 10 pies

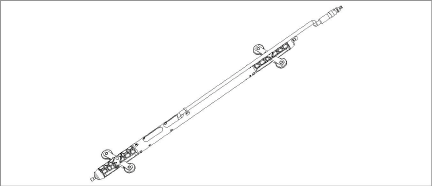

6180T-0.5M	IPI MEMS vertical direccionable, terminal	Biaxial, longitud del segmento = 0.5 m
6180T-1M	IPI MEMS vertical direccionable, terminal	Biaxial, longitud del segmento = 1 m
6180T-2M	IPI MEMS vertical direccionable, terminal	Biaxial, longitud del segmento = 2 m
6180T-3M	IPI MEMS vertical direccionable, terminal	Biaxial, longitud del segmento = 3 m
6180T-2FT	IPI MEMS vertical direccionable, terminal	Biaxial, longitud del segmento = 2 pies
6180T-5FT	IPI MEMS vertical direccionable, terminal	Biaxial, longitud del segmento = 5 pies
6180T-10FT	IPI MEMS vertical direccionable, terminal	Biaxial, longitud del segmento = 10 pies

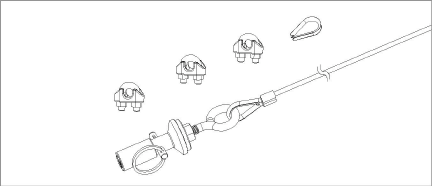

6180-1	Ensamblado de cable de suspensión	Especificar longitud del cable aeronáutico 07‑125SS316 requerido

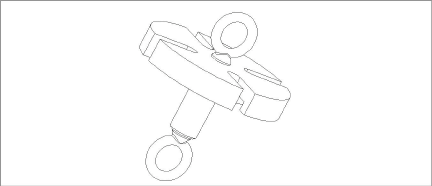

6180-2	Soporte de suspensión

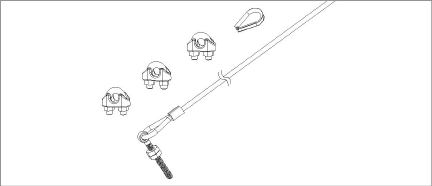

6180-6	Ensamblado de cables de seguridad	Especificar longitud del cable aeronáutico 07‑125SS316 requerido

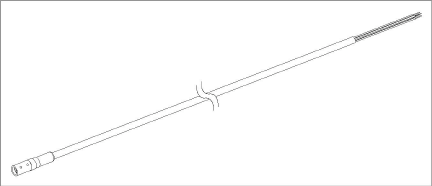

6180-3-1	Cable de lectura en la parte superior/conductores sin aislamiento, < 50 pies	Especificar longitud del cable de señal 02‑313P9LTD requerido
6180-3-2	Cable de lectura en la parte superior/conductores sin aislamiento, 50 pies a 100 pies	Especificar longitud del cable de señal 02‑313P9LTD requerido

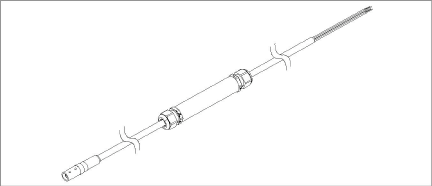

6180-3V	Cable de lectura en la parte superior/conductores sin aislamiento, > 100 pies	Especificar longitud del cable de señal 02‑313P9LTD requerido
07‑125SS316‑E	Cable aeronáutico, 1/8", inglés
07‑125SS316‑M	Cable aeronáutico, 1/8", métrico
02‑313P9LTD‑M	Baja temperatura, cable de poliuretano, 0.313", violeta
