La carcasa del inclinómetro Modelo 6600 está diseñada para usarse con todas las sondas de inclinómetro disponibles comercialmente para monitorear la estabilidad de terraplenes, taludes, cortes de roca, cimientos, paredes de excavación, pilotes, etc. Las secciones de la carcasa están diseñadas para ensamblarse rápida y fácilmente, utilizando acoplamientos autoalineables que incorporan una conexión Quick-Lock. Es adecuado para la instalación en barrenos y pilas, en hormigón o unido a estructuras.
1:

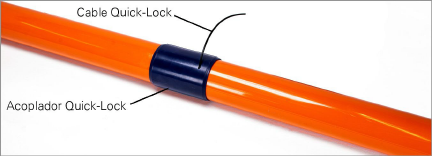

Figura 1: Carcasa del inclinómetro Modelo 6600-1-10 Quick-Lock ABS
La carcasa y los acopladores tienen ranuras espaciadas a intervalos de noventa grados, que se ajustan a las ruedas de la sonda del inclinómetro, manteniendo así la orientación de la sonda a medida que se desplaza hacia arriba y hacia abajo por la carcasa. La sonda mide con precisión el cambio en el ángulo de inclinación, desde la vertical, en espacios a lo largo de la carcasa. Estos cambios incrementales se suman para dar un perfil de la carcasa. Los cambios en el perfil se convierten en una medida de la estabilidad del cuerpo o la estructura en la que está instalada. La carcasa también se puede usar con inclinómetros en el lugar, que son particularmente adecuados para el monitoreo automático en tiempo real.
2:
Figura 2: Ranuras separadas de noventa grados
3:
Figura 3: Sistema de conexión Quick-Lock
1.1Almacenamiento de la carcasa
Inspeccione las longitudes de la carcasa para asegurarse de que ninguna haya sufrido daños durante el transporte. Asegúrese de que la carcasa no esté deformada y que el interior de la carcasa esté limpio. Mantenga la junta y el interior de la carcasa limpios quitando las tapas protectoras de los extremos solo cuando instale la carcasa.
Almacene la carcasa horizontalmente y sostenida de manera uniforme para que no se deforme o doble. La exposición prolongada a la luz solar directa puede deformar la carcasa, así que guárdela a la sombra siempre que sea posible.
Nota: No monte la carcasa antes de insertarla en el barreno.
Realice el barreno lo más vertical posible, preferiblemente dentro de un grado de vertical. Despeje el barreno de los escombros y verifique que esté completamente abierto en el fondo. Verifique la profundidad del barreno antes de instalar la carcasa. Además, tenga en cuenta que el uso de un anclaje de la carcasa o pesos externos requerirá un barreno más profundo.
