Apéndice C.Secciones de la carcasa telescópica

El Modelo 6600-1TS es una sección de tubo telescópico para aplicaciones donde se espera que se experimente asentamiento o levantamiento del terreno.

La sección telescópica puede acomodar hasta 152 mm (6 pulgadas) de movimiento. La aplicación más común es para condiciones donde se espera un asentamiento. Para esta aplicación, la sección telescópica debe instalarse en la posición completamente extendida.

17:

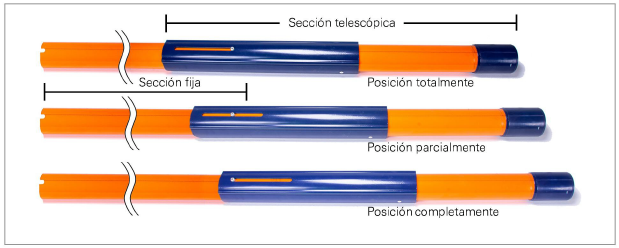

 Figura 17: Sección del tubo telescópico Modelo 6600-1TS

Metodología de la instalación

Cuando se espera un asentamiento, las secciones de la carcasa telescópica se extienden después de que la parte inferior de la carcasa se haya fijado utilizando un anclaje de la carcasa, lechada o agregando suficiente peso en el interior de la carcasa.

Una vez fija, extienda la(s) sección(es) de la carcasa telescópica. Tome nota de la altura original de la parte superior de la carcasa y luego, según el número de sección telescópica, calcule la altura de la carcasa después de levantarla.

Para las instalaciones donde se espera que haya elevación, o donde la parte inferior de la carcasa pueda hundirse (por ejemplo, pasajes de túnel), las secciones telescópicas deben permanecer comprimidas durante la instalación. Una envoltura de cinta adhesiva, aplicada a la unión de la sección telescópica, ayudará a mantenerla comprimida durante la instalación.
