Apéndice D.Reparación de la carcasa
Si la carcasa del inclinómetro se daña, puede repararse. Se requieren los siguientes elementos:
nAcoplador de reemplazo Modelo 6600-1C
nCable del acoplador Quick-Lock Modelo 6600-2
nHerramienta de alineación de reconexión Modelo 6600-2RT
nSección de la carcasa del inclinómetro Modelo 6600-1-10
nCinta para conductos Modelo SUP-806
nCemento ABS (suministrado localmente)
Figura 18: Cemento ABS (ejemplo)
Por lo general, la sección dañada de una carcasa se encuentra a pocos pies de la parte superior de la instalación, donde la carcasa es más vulnerable.
El procedimiento para reemplazar una sección dañada de la carcasa es el siguiente:
1.Determine la longitud de la carcasa de reemplazo necesaria para el proceso.
Nota: Asegúrese de incluir la longitud del acoplador de reemplazo al realizar
la medición.
2.Corte la carcasa existente debajo de la sección dañada de acuerdo con las mediciones ejecutadas en el Paso 1. Haga el corte lo más perpendicular posible al eje de la carcasa.
3.Corte la carcasa de repuesto a la longitud adecuada.
4.Desbarbe los bordes de ambas secciones de la carcasa cortada y limpie cualquier residuo de la porción que se acoplará.
5.Aplique cemento ABS en el exterior de la parte superior de la carcasa existente.
19:

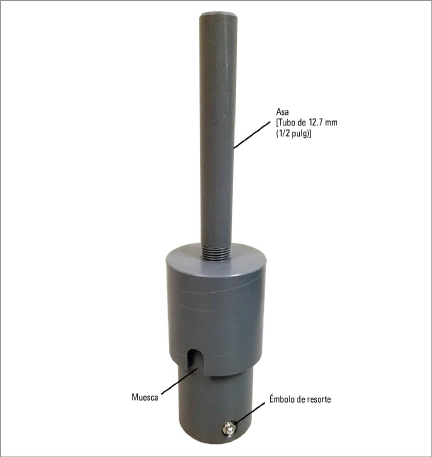

Figura 19: Herramienta de alineación de reconexión Modelo 6600-2RT
6.Deslice el acoplador de reemplazo en la parte inferior de la herramienta de alineación, hasta el punto donde la lengüeta dentro del acoplador se desliza en la muesca de la herramienta.
7.Sujete la herramienta por el mango y deslice el acoplador sobre la parte superior de la carcasa existente.
8.Gire la herramienta hasta que los émbolos de resorte plateados de la herramienta se deslicen en las ranuras en el interior de la carcasa existente.
9.Presione la herramienta hacia abajo hasta encontrar resistencia sólida.
10.Presione hacia abajo el acoplador para mantenerlo en su lugar mientras jala hacia arriba para separar la herramienta del acoplador.
11.Permita que el cemento fragüe.
