1.Einleitung
GeoNet ist ein drahtloses Daten-Hosting-System mit geringem Stromverbrauch, das für die effiziente Erfassung von Daten von vielen verschiedenen Positionen entwickelt wurde. GeoNet ist besonders an geografisch komplexen Standorten hilfreich, an denen eine kabelgebundene Infrastruktur teuer oder sogar unmöglich wäre. Die erhältlichen Netzwerkkomponenten umfassen einen Cellular Gateway, Lokales Gateway, Ein-Kanal und/oder Mehrkanal Mesh VW Loggers, einen Mesh Adressierbar Logger, und Agent-Software.
Modell 8900 Serie Loggers erfassen Daten von den Schwingsaitemessgeräten (VW) und Sensoren des geokon.
Das Mesh Neigung Logger enthält einen integrierten geokon biaxialen Neigungsmesser und funktioniert auf die gleiche Weise wie andere Logger.
Das Cellular Gateway enthält ein Mobilfunkmodul, mit dem es Sensordaten an die GEOKON-Cloud senden kann. Das Gerät speichert die von den Loggers gesendeten Batterie- und Temperaturdaten sowie die Sensordaten, verfügt aber selbst über keine Sensorauslesefunktion. Die Daten können über die geokon Cloud oder manuell über ein Kabel abgerufen werden.
Die Lokales Gateway entspricht dem Cellular Gateway, hat jedoch kein Mobilfunkmodul. Die Daten müssen manuell über eine direkte Kabelverbindung abgerufen werden.
Funktionen:
■Automatisierte Mobilfunk-Datenverbindung zu Servern
■Automatisierte Berechnung von technischen Einheiten über Web-API-Integration mit der Geokon-Datenbank
■Bis zu 60 km (15 km x 4 Hops) Reichweite, Sichtverbindung
■Bis zu 12 Netzwerke pro Bereich (mit eindeutigen Kanälen)
■USB-Anschluss für Firmware-Updates, Diagnose und mehr
geokon empfiehlt, dass sich bei der Konfiguration des Netzwerks die Geräte in unmittelbarer Nähe zueinander befinden, bevor sie an ihren jeweiligen Positionen vor Ort eingesetzt werden.
Eine Installationsanleitung auf der geokon-Website unter https://www.geokon.com/tutorial-videos kann dabei hilfreich sein.
|
ACHTUNG! Um die FCC-HF-Expositionsanforderungen für mobile Sendegeräte einzuhalten, sollte während des Betriebs des Geräts ein Abstand von mindestens 20 cm zwischen der Geräteantenne und Personen eingehalten werden. Um die Einhaltung der Anforderungen zu gewährleisten, wird der Betrieb in einem geringeren Abstand als diesem nicht empfohlen. Die für diese Sendeeinheit verwendete Antenne darf nicht in Verbindung mit einer anderen Antenne oder Sendeeinheit aufgestellt werden.
|

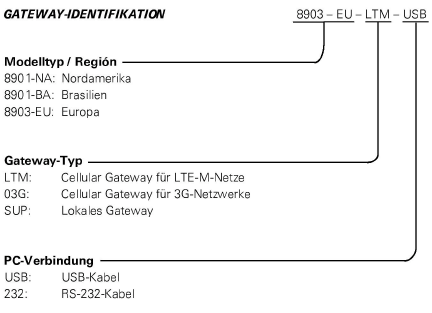

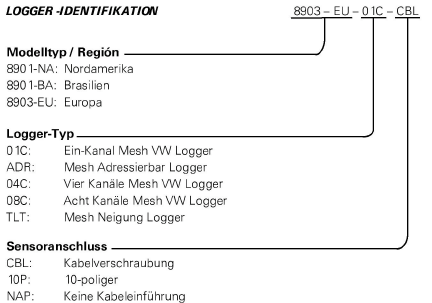

Die Modellnummern der Serie 8900 setzen sich aus Codes zusammen, die insgesamt die folgenden Informationen zu jedem Gerät angeben:
Hinweis: Die Modelle der Serie 8900, die für Nordamerika, Brasilien und Europa hergestellt werden, funktionieren alle identisch.
Die Modellliste der Serie 8900 lautet wie folgt:
|
8901-NA-LTM-USB |
USB LTE.M Cellular Gateway, Kabelverschraubung, Nordamerika |
|
8901-NA-03G-USB |
USB 3G Cellular Gateway, Kabelverschraubung, Nordamerika |
|
8901-NA-SUP-232 |
RS‑232 Lokales Gateway, Nordamerika |
|
8901‑NA‑SUP‑USB |
USB Lokales Gateway, Nordamerika |
|
8901-NA-01C-10P |
Einkanal‑VW‑Logger, 10-poliger Kontakt, Nordamerika |
|
8901-NA-01C-CBL |
Einkanal‑VW‑Logger, Kabelverschraubung, Nordamerika |
|
8901-NA-ADR-CBL |
Adressierbarer Einkanal‑Logger, Kabelverschraubung, Nordamerika |
|
8901-NA-04C-CBL |
Adressierbarer Vierkanal‑Logger, Kabelverschraubung, Nordamerika |
|
8901-NA-08C-CBL |
Adressierbarer Achtkanal‑Logger, Kabelverschraubung, Nordamerika |
|
8901-NA-TLT-NAP |
Biaxialer Neigungsmesser‑Logger, kein Zugangspunkt, Nordamerika |
|
|
|
|
8901-BZ-SUP-232 |
RS-232 Lokales Gateway, Brasilien |
|
8901-BZ-SUP-USB |
USB Lokales Gateway, Brasilien |
|
8901-BZ-01C-10P |
Einkanal-VW-Logger, 10-poliger Kontakt, Brasilien |
|
8901-BZ-01C-CBL |
Einkanal-VW-Logger, Kabelverschraubung, Brasilien |
|
8901-BZ-ADR-CBL |
Adressierbarer Einkanal-Logger, Kabelverschraubung, Brasilien |
|
8901-BZ-04C-CBL |
Adressierbarer Vierkanal-Logger, Kabelverschraubung, Brasilien |
|
8901-BZ-08C-CBL |
Adressierbarer Achtkanal-Logger, Kabelverschraubung, Brasilien |
|
|
|
|
8903-EU-LTM-USB |
USB LTE.M Cellular Gateway, Europa |
|
8903-EU-SUP-USB |
USB Lokales Gateway, Europa |
|
8903-EU-SUP-232 |
RS-232 Lokales Gateway, Europa |
|
8903-EU-01C-10P |
Einkanal-VW-Logger, 10-poliger Kontakt, Europa |
|
8903-EU-01C-CBL |
Einkanal-VW-Logger, Kabelverschraubung, Europa |
|
8903-EU-ADR-CBL |
Adressierbarer Einkanal-Logger, Kabelverschraubung, Europa |
|
8903-EU-04C-CBL |
Adressierbarer Vierkanal-Logger, Kabelverschraubung, Europa |
|
8903-EU-08C-CBL |
Adressierbarer Achtkanal-Logger, Kabelverschraubung, Europa |
|
8903-EU-TLT-NAP |
Biaxialer Neigungsmesser-Logger, kein Zugangspunkt, Europa |
Tabelle 1: GeoNet Modellliste der Serie 8900
1.3Mesh Tilt Logger Seriennummern

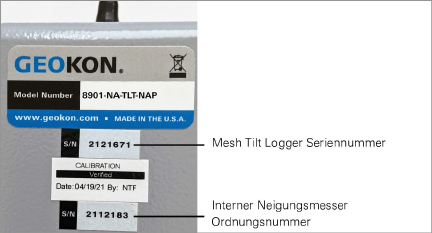

Mesh tilt loggers haben zwei Seriennummern: eine für das Gerät als Ganzes und eine für den internen Neigungsmesser. Das Etikett mit der Seriennummer des Geräts befindet sich unter dem Etikett mit der Modellnummer; Die Seriennummer des internen Neigungsmessers befindet sich unter dem Etikett mit dem Kalibrierungsdatum. Siehe die Abbildung unten.
1:
Abbildung 1: Platzierung der Seriennummer des Mesh Tilt Loggers
