Mit dem geokon Solarmodul-Kit können Sie einen Cellular Gateway in einem Bereich mit Strom versorgen, wo kein Netz-/Hausstrom zur Verfügung steht.
44:

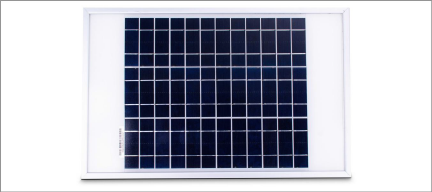

Abbildung 44: Solarmodul 8900-SOL-10W-BRJ
Folgendes gehört zum Lieferumfang:
■Ein Umschlag mit technischen Unterlagen und Anleitungen
■Eine Montagehalterung
■Ein Solarmodul mit Wechselrichter und Stromkabel
45:
Abbildung 45: Lieferumfang des Solarmodul-Kits
Die Installation im Überblick
Allgemein sind dies die für die Installation erforderlichen Schritte:
1.Wählen Sie einen Standort für das Solarmodul aus.
2.Bauen Sie die Montagehalterung zusammen und stellen Sie sie auf den richtigen Winkel ein.
3.Montieren Sie die Montagehalterung.
4.Befestigen Sie das Solarmodul an der Montagehalterung.
5.Schließen Sie das Stromkabel an den Cellular Gateway an.
F.1Wählen Sie einen Standort aus
Wählen Sie einen Standort für das Solarmodul aus, der frei von Hindernissen und allem ist, das einen Schatten auf das Modul werfen könnte.
F.2Bauen Sie die Montagehalterung zusammen
Achten Sie beim Zusammenbau der beiden Teile der Montagehalterung darauf, dass Sie sie auf den gewünschten Winkel einstellen, bevor Sie die Muttern festziehen. Mit dem Winkel der Montagehalterung legen Sie den Winkel des Solarmoduls fest.
■Stellen Sie sicher, dass der Winkel mindestens 10 Grad beträgt, damit Wasser besser ablaufen kann.
■Wählen Sie allgemein den günstigsten Winkel für den Breitengrad Ihres Standorts.
■Bei Montage auf einer horizontalen Fläche ist im Vergleich zur vertikalen Montage eine umgekehrte Konfiguration der beiden Teile erforderlich. Siehe nachstehende Abbildung.
46:

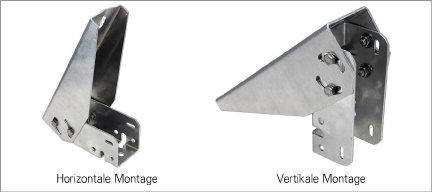

Abbildung 46: Montageoptionen
F.3Montieren Sie die Montagehalterung
Montieren Sie die Halterung auf einer ebenen Fläche (Dach, Wand usw.) mit bauseitig zu stellenden Bolzen oder Zugschrauben. Verwenden Sie bei der Montage an einem Mast bauseitig zu stellende U-Bügel und Halteklammern.
F.4Befestigen Sie das Solarmodul an der Montagehalterung
Befestigen Sie das Solarmodul mit den mitgelieferten Muttern und Schrauben an der Montagehalterung. Verwenden Sie die dafür vorgesehenen mittigen Bohrungen auf der Rückseite des Solarmoduls.
Hinweis: Achten Sie darauf, das Solarmodul so zu montieren, dass das Kabel an der Unterseite des Moduls austritt, wie unten dargestellt.
47:
Abbildung 47: Mittige Montagebohrungen
48:
Abbildung 48: Mittig befestigte Montagehalterung
Vergewissern Sie sich vor dem Anschließen des Stromkabels, dass Sie den Batterieschalter richtig eingestellt haben (siehe Abschnitt 3.2.2).
■Wenn Sie keinen externen Akku verwenden, stellen Sie den Batteriewahlschalter im Gateway auf INT BATTERY.
■Wenn Sie einen externen Akku zwischen dem Solarmodul und dem Cellular Gateway verwenden, stellen Sie den Batteriewahlschalter im Gateway auf EXT BATTERY.
49:

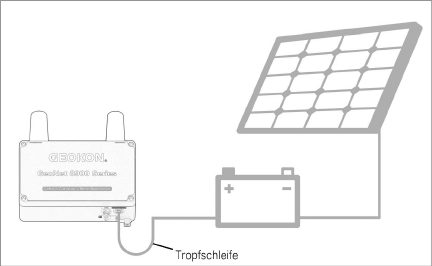

Abbildung 49: Solarmodul mit externem Akku
Entfernen Sie die Kunststoffkappe von dem Kabelstecker und schließen Sie ihn dann an den EXT BATTERY-Anschluss an dem Cellular Gateway an. Ziehen Sie den Sicherungsring an dem EXT BATTERY-Anschluss zur Zugentlastung fest.
Hinweis: Achten Sie darauf, eine Tropfschleife vorzusehen, wie in der vorigen Abbildung dargestellt, um zu verhindern, dass Wasser über den Stromanschluss eindringt.
