1.Introducción
GeoNet es un sistema inalámbrico de alojamiento de datos de bajo uso de energía, diseñado para recopilar información desde varios puntos. GeoNet es particularmente útil en ubicaciones geográficamente complicadas en donde el desarrollo de una infraestructura con cables sería costosa y hasta imposible de realizar. Los componentes de red disponibles incluyen una puerta de entrada celular, puerta de entrada local, unidades de madereros de un solo canal o multicanal, madereros direccionables y el programa Agent.
Los madereros recopilan información de medidores y sensores de cuerda vibrante.
El medidor de inclinación contiene un medidor de inclinación biaxial geokon integrado y funciona de la misma manera que otros madereros.
La puerta de entrada celular contiene un módulo celular que le permite enviar datos de sensores a la nube geokon. El dispositivo almacena la información de batería y temperatura enviada por los madereros, e información de los sensores, pero no posee una funcionalidad de lectura de sensores por sí mismo. La información puede recuperarse usando la nube de geokon, o manualmente a través de un cable.
La unidad de puerta de entrada local es la misma que la entrada celular, salvo que carece de un módulo celular. La información puede recuperarse manualmente a través de una conexión directa por cable.
Características:
■Conexión automatizada de datos celulares a servidores
■Cálculo automático de unidades de ingeniería a través de la integración de una API Web con la base de datos de geokon
■Alcance de radio mejorado
Alcance de hasta 60 km (15 km x 4 hops), campo visual (Norteamérica)
Alcance de hasta 22 km (5.5 km x 4 hops), campo visual (Europa)
■Hasta 12 redes por zona (usando canales únicos)
■Conector USB para actualizaciones de firmware, diagnósticos y más
geokon le recomienda configurar su red con los dispositivos en la misma ubicación, todos cercanos unos de otros, antes de desplegarlos en sus respectivas posiciones en el sitio.
Un video con instrucciones en el sitio web de geokon,
https://www.geokon.com/tutorial-videos puede ser de ayuda.
|
¡PRECAUCIÓN! Para cumplir con los requisitos de frecuencias de radio de la Comisión Federal de Comunicaciones para dispositivos móviles de transmisión, debe existir una separación de una distancia de 20 cm o superior entre la antena de este dispositivo y las personas durante su operación. Para garantizar el cumplimiento, no se recomiendan las operaciones a una distancia menor. La antena usada por este transmisor no debe colocarse junto a ninguna otra antena o transmisor.
|

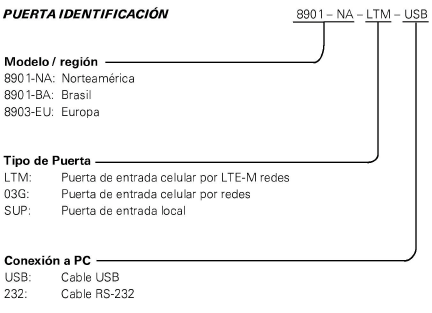

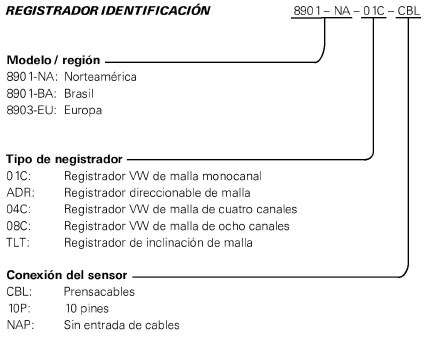

Los números de los modelos serie 8900 se componen por códigos que en conjunto indican la siguiente información acerca de cada unidad:
Nota: Los modelos de la serie 8900 fabricados para Norteamérica, Brasil y Europa están diseñados para funcionar de manera idéntica.
La lista de modelos serie 8900 es la siguiente:
|
8901−NA−LTM−USB |
Puerta de entrada celular, USB LTE-M, Norteamérica |
|
8901−NA−03G−USB |
Puerta de entrada celular, USB 3G, Norteamérica |
|
8901−NA−SUP−USB |
Puerta de entrada local, USB, Norteamérica |
|
8901−NA−SUP−232 |
Puerta de entrada local, RS-232, Norteamérica |
|
8901−NA−01C−10P |
Registrador VW de malla de un solo canal, mamparo de 10 pines, Norteamérica |
|
8901−NA−01C−CBL |
Registrador VW de malla de un solo canal, prensacables, Norteamérica |
|
8901−NA−ADR−CBL |
Registrador direccionable de malla, prensacables, Norteamérica |
|
8901−NA−04C−CBL |
Registrador VW de cuatro canales, prensacables, Norteamérica |
|
8901−NA−08C−CBL |
Registrador VW de ocho canales, prensacables, Norteamérica |
|
8901−NA−TLT−NAP |
Registrador de inclinación de malla, sin entrada de cables, Norteamérica |
|
|
|
|
8901−BZ−SUP−USB |
Puerta de entrada local, USB, Brasil |
|
8901−BZ−SUP−232 |
Puerta de entrada local, RS-232, Brasil |
|
8901−BZ−01C−10P |
Registrador VW de malla de un solo canal, mamparo de 10 pines, Brasil |
|
8901−BZ−01C−CBL |
Registrador VW de malla de un solo canal, prensacables, Brasil |
|
8901−BZ−ADR−CBL |
Registrador direccionable de malla, prensacables, Brasil |
|
8901−BZ−04C−CBL |
Registrador VW de cuatro canales, prensacables, Brasil |
|
8901−BZ−08C−CBL |
Registrador VW de ocho canales, prensacables, Brasil |
|
|
|
|
8903−EU−LTM−USB |
Puerta de entrada celular, USB LTE-M, Europa |
|
8903−EU−03G−USB |
Puerta de entrada celular, USB 3G, Europa |
|
8903−EU−SUP−232 |
Puerta de entrada local, USB, Europa |
|
8903−EU−SUP−USB |
Puerta de entrada local, RS-232, Europa |
|
8903−EU−01C−10P |
Registrador VW de malla de un solo canal, mamparo de 10 pines, Europa |
|
8903−EU−01C−CBL |
Registrador VW de malla de un solo canal, prensacables, Europa |
|
8903−EU−ADR−CBL |
Registrador direccionable de malla, prensacables, Europa |
|
8903−EU−04C−CBL |
Registrador VW de cuatro canales, prensacables, Europa |
|
8903−EU−08C−CBL |
Registrador VW de ocho canales, prensacables, Europa |
|
8903−EU−TLT−NAP |
Registrador de inclinación de malla, sin entrada de cables, Europa |
tabla 1: GeoNet Lista de modelos serie 8900
1.3Números De Serie Del Registrador De Inclinación De Malla

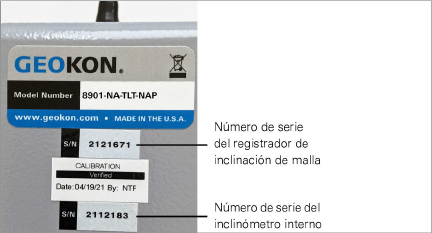

Los registradores de inclinación de malla tienen dos números de serie: uno para el dispositivo en su conjunto y otro para el medidor de inclinación interno. La etiqueta del número de serie del dispositivo está debajo de la etiqueta del número de modelo; el número de serie del medidor de inclinación interno está debajo de la etiqueta de la fecha de calibración. Consulte la figura siguiente.
1:
Figure 1: Ubicación del número de serie del registrador de inclinación de malla
