5.Módulo accesorio modelo 8800-2-4B
El modelo 8800-2-4B (compatible con Ethernet) es un módulo accesorio para el puerta de red que le permite al usuario final agregar comunicaciones y la funcionalidad para descargar información de manera remota fácilmente.
Cada módulo incluye una carcasa impermeable de 305 x 254 x 152 mm (12" x 10" × 6"), una batería recargable de 7 amperios/hora, un cargador y los cables necesarios para conectarse con un puerta GeoNet.
Cuando se combina un módulo accesorio con un puerta de red, el puerta obtiene energía de la batería recargable dentro del módulo. El nivel de carga de la batería puede monitorearse usando el programa Agent.
5.2Aspectos generales de la instalación
Los módulos se envían con las baterías desinstaladas y el interruptor del tablero de distribución del fusible en la posición OFF. Para desplegar los módulos, instale las baterías y coloque el interruptor en la posición ON.
Instale baterías D en el puerta y coloque el interruptor de la batería en la posición adecuada para garantizar que no se interrumpa la comunicación entre el puerta y los madereros si disminuye el nivel de la batería. Vea la Sección 3.2.1.
5.3Configuración de la dirección IP
geokon configura el módulo para comunicarse con un puerta de red GeoNet; sin embargo, el usuario debe completar la configuración para que funcione en su red. Configure la dirección IP siguiendo las instrucciones a continuación.
Nota: Los pasos siguientes solo deben ser realizados por el administrador de la red. Debe instalarse y usarse NPort Administrator (en CD) para realizar los cambios necesarios en la configuración de IP.
1.Conecte una computadora al módulo a través del puerto Ethernet.
2.Abra NPort Administrator y haga clic en Search [Buscar]. (Por defecto, se mostrará la dirección IP MOXA 5110A 192.168.127.254).
3.Haga doble clic en la dirección IP en la ventana de configuración.

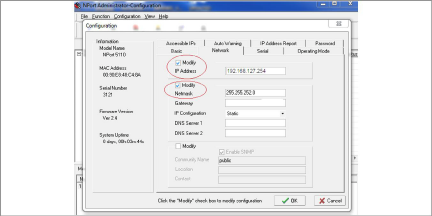

4.En la ventana de configuración, haga clic en la pestaña Network.
5.Marque las casillas que se encuentran a un lado de Modify IP address [Modificar dirección IP] y de Modify Netmask [Modificar netmask].
31:
Figura 31: Configuración de Nport

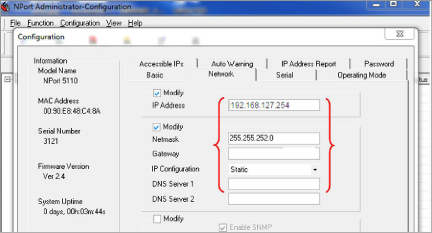

6.Actualice los campos IP Address, Netmask, Gateway, y DNS Server 1 para que coincidan con su red.
Nota: No haga ningún otro cambio en la configuración, ya que podría afectar la comunicación adecuada del puerta de red GeoNet.
32:
Figura 32: Actualización de los campos
7.Haga clic en OK.
8.Use el interruptor ON/OFF para reiniciar el módulo.
9.Conecte el módulo accesorio al puerta GeoNet.

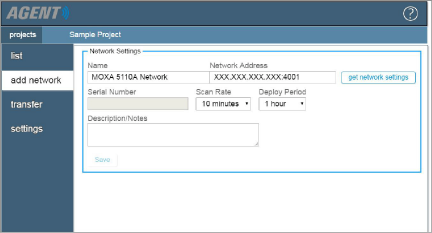

10.Ingrese la nueva dirección IP seguida de :4001 en el campo Network Address en el programa Agent.
33:
Figura 33: Ingrese la dirección IP seguida de :4001
Para obtener más información sobre el uso del programa Agent, consulte el manual de instrucciones del Programa Agent, disponible
en https://www.geokon.com.
