2.Configuración Inicial

2.1Accesorios

La GK-404 se vende con los siguientes accesorios:

   Conductores sueltos GK-404-1

   Estuche de transporte

   Correa de nylon para el estuche de transporte

   Correa de cuello para la GK-404

Antes de usar conecte los cables de conexión al GK-404 de la siguiente manera:

1.Alinee el círculo rojo del conector plateado Lemo con la línea roja del conector en la parte superior del GK-404.

2.Inserte el conector Lemo en el GK-404 hasta que encaje en su lugar (Ver Figura 1).




Figura 1: Conector Lemo

3.Retire los conductores sueltos antes de guardar el GK-404 en el estuche de transporte.

Para instalar la correa de nylon en el estuche de transporte, introduzca ambos extremos de la correa en los círculos plásticos a cada lado del estuche.

Antes de usar, instale la correa para el cuello en el GK-404 de la siguiente manera:

1.Localice el conector plástico en la correa de cuello (ver la figura a continuación).

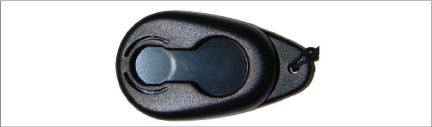

Figura 2: Conector de la Correa de Cuello

2.Coloque el orificio circular grande en la parte de plástico que sobresale en la parte posterior del GK-404, con la parte inferior del conector colocada en el lado derecho (ver la figura a continuación).

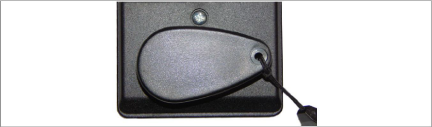

Figura 3: Conector de la GK-404

3.Deslice el conector hasta el lado derecho para que la parte plástica que sobresale al reverso de la GK-404 quede asegurada en el orificio pequeño del conector.

4.Gire el conector en el sentido de las agujas del reloj hasta que la parte inferior del conector esté apuntando hacia abajo (ver la figura a continuación).

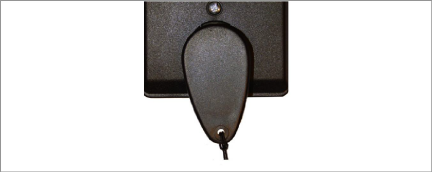

Figura 4: Conector Apuntando Hacia Abajo

5.Por último, abroche los conectores gemelos que se encuentran en los extremos de la correa (ver la figura a continuación).

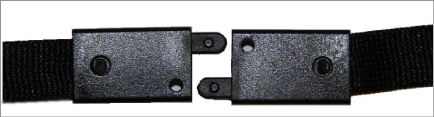

Figura 5: Conexiones de la Correa de Cuello

2.2Conectar un Sensor

Fije los conductores sueltos de la GK-404-1 a los conductores descubiertos del sensor de cuerda vibrante geokon conectando cada una de las pinzas a los conductores de acuerdo con el código de color de los conductores del sensor, considerando que el azul representa la protección (descubierto).

Puede comprar cables de geokon para permitir que la GK-404 lea los sensores con conectores fijados al cable de lectura.

2.3Conectar una Célula de Carga

Puede comprar cables de conexión a geokon para permitir que la GK-404 lea las células de carga con conectores conectados al cable de lectura.

Si la célula de carga no cuenta con un conector, sus conductores pueden conectarse a los conductores sueltos de la GK-404. Los conectores individuales se identificarán como se muestra en el diagrama de cableado en la tabla a continuación.

Cada sensor es leído uno a la vez conectando la pinza roja o negra al conductor marcado como común y la pinza negra o roja respectivamente a los conectores marcados como #1, #2, #3, etc. La pinza azul debe conectarse al cable de blindaje y las pinzas verde y blanca a los conectores marcados como termistor.

Conector de paso de 10 pines PT06A-12-10P

Función

Célula de carga de 3 mediciones de cuerda vibrante Cable púrpura geokon

Célula de carga de 4 mediciones de cuerda vibrante
Cable púrpura geokon

Célula de carga de 6 mediciones de cuerda vibrante
Cable naranja geokon

A

Medición #1

Rojo

Rojo

Rojo

B

Medición #2

Negro del cable rojo

Negro del cable rojo

Negro del cable rojo

C

Medición #3

Blanco

Blanco

Blanco

D

Medición #4

Sin conexión

Negro del cable blanco

Negro del cable blanco

E

Medición #5

Sin conexión

Sin conexión

Verde

F

Medición #6

Sin conexión

Sin conexión

Negro del cable verde

G

Protección

Todos los blindajes

Todos los blindajes

Todos los blindajes

H

Común

Negro del cable blanco¹

Verde

Azul

J

Termistor

Verde¹

Azul

Amarillo

K

Termistor

Negro del cable verde

Negro del cable azul

Negro del cable amarillo

1Los cables negro del amarillo y verde están al revés en las células de carga de tres mediciones de cuerda vibrante geokon anteriores al número de serie 3313.

tabla 1: Conector y Cable de la Célula de Carga (Cableado Estándar)
