Una característica valiosa del sistema de asentamiento Modelo 4660 es la capacidad de realizar calibraciones in situ. Hágalo conectando el depósito auxiliar a una de las líneas de fluido, como se muestra en la figura a continuación.
13:

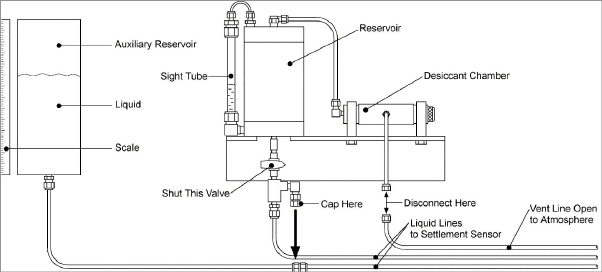

Figura 13: Calibración del equipo in situ
Primero, cierre la válvula en la parte inferior del depósito, llene el depósito auxiliar hasta la mitad con el mismo líquido usado en el depósito y conéctelo a través de una parte corta de tubería a una de las líneas de fluido; tenga cuidado de no introducir aire a las líneas. Destape el acople de la conexión del depósito y desconecte la línea de ventilación de la ventilación del colector. Aumente y disminuya el depósito auxiliar en cantidades medidas usando una escala para medir la elevación del nivel del agua.
Lea el sensor usando una consola de lectura GK-404 o GK-405. (Vea las instrucciones del dispositivo de lectura en la Sección 3). Registre las lecturas tras permitir el tiempo suficiente para que se estabilicen (normalmente requiere entre uno y cinco minutos, aunque notará que el sensor responde instantáneamente al cambio en la elevación del agua aunque los tubos de líquido sean muy largos). Registre las lecturas del sensor a cinco o más elevaciones diferentes, luego, a partir de la información, calcule el factor de calibración y compárelo con el valor generado de fábrica que se encuentra en el reporte de calibración.
Retire el depósito auxiliar y vuelva a conectar la línea de fluido a la base del depósito y la línea de ventilación a la cámara desecante o a la línea de ventilación del colector. Vuelva a abrir la válvula en la base del depósito.
Este procedimiento no se recomienda como un procedimiento normal, sino uno que debe efectuarse si hay dudas importantes con respecto a la estabilidad cero del sensor o para confirmar un cambio repentino o importante en la cantidad de asentamiento que sea motivo de preocupación.
Desconecte la línea de ventilación de la cámara desecante. Cierre la válvula en la parte inferior del depósito. Desconecte las líneas de líquido de la parte inferior del depósito, conecte una de ellas a un cilindro de nitrógeno. Abra el nitrógeno y ajuste la presión para que la lectura del sensor esté en su valor máximo. (No exceda este rango máximo en más del 20%). El otro tubo puede dejarse abierto (con tubos largos [>200 m], el proceso puede acelerarse conectando una bomba de vacío al extremo de la otra línea de fluido). Una vez que todo el líquido haya sido purgado de las líneas, permita que el nitrógeno fluya por otros 30 minutos. Esto secará el interior de la tubería. Apague el nitrógeno y desconecte los extremos de la tubería para que ambos estén abiertos a la atmósfera junto con la línea de ventilación abierta. Espere hasta que la lectura del sensor se estabilice y luego registre esta lectura cero. Compare esta lectura con la lectura cero de fábrica que se encuentra en la tabla de calibración.
Vuelva a llenar las líneas de líquido siguiendo los procedimientos de purga descritos en la Sección 5.2 con la diferencia siguiente: Si usa una bomba de vacío, permita que funcione por 30 minutos (o hasta que la lectura del sensor se estabilice), antes de abrir la válvula en la parte inferior del tanque de llenado para que el líquido entre a las líneas. Esto reducirá en gran medida las probabilidades de que quede aire atrapado en el interior de la tubería y en las cavidades del sensor.
